随着工业自动化、智能制造、电力电子、新能源、通信设备以及工业控制技术不断发展，越来越多的电子元件被集中安装在工业电子机柜、控制柜、配电柜和设备外壳内部。变频器、伺服驱动器、PLC、电源模块、继电器、接触器、通信模块以及各种功率电子元件在长期工作过程中都会产生热量。当这些热量无法及时释放时，机柜内部温度就会不断升高，从而影响电子元件的性能、使用寿命和整个设备的运行稳定性。

因此，散热并不是工业电子机柜设计中的附加功能，而是设备可靠运行的重要组成部分。对于工业设备制造商而言，选择合适的散热风扇需要综合考虑热负荷、风量、静压、机柜结构、空气流向、电压、噪声、安装空间、环境条件以及长期运行可靠性。

很多工程师在选择风扇时首先关注的是风量和尺寸，但真正决定散热效果的并不只是这两个参数。一台标称风量很大的风扇，如果安装在不合理的位置，或者无法克服过滤网、散热器和机柜内部结构产生的空气阻力，实际散热效果仍然可能不理想。

工业电子机柜为什么需要散热风扇

工业电子设备在工作过程中会持续产生热量。特别是变频器、伺服驱动器、逆变器、开关电源和功率模块等设备，由于存在电能转换和功率损耗，因此会产生比较明显的热量。

当这些元件安装在封闭或半封闭的机柜内部时，热量会逐渐积累。如果机柜没有有效的散热路径，内部温度就会持续升高。

温度升高以后，电子元件的工作环境会发生变化。例如电容器可能加速老化，功率半导体的工作温度可能升高，控制电路可能受到热漂移影响，电源模块的稳定性也可能下降。对于长期连续工作的工业设备来说，持续高温甚至可能成为影响设备寿命的重要因素。

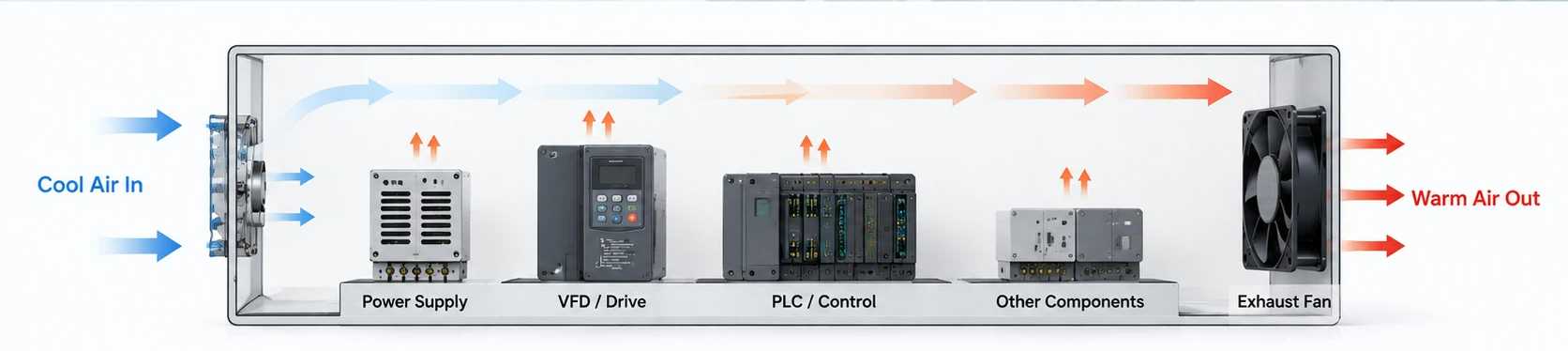

散热风扇的作用就是建立稳定的强制空气循环。外部相对较冷的空气通过进风区域进入机柜，经过发热元件表面，将热量带走，然后通过排风区域将热空气排出。

一个设计合理的散热系统并不是简单地让空气在机柜内部流动，而是要让空气真正经过主要发热区域。

工业机柜散热首先应该计算热负荷

选择风扇之前，首先应该确定机柜内部到底产生多少热量。

这是很多散热设计容易忽略的地方。部分用户会直接根据机柜尺寸选择一个风量较大的风扇，但机柜尺寸本身并不能决定散热需求。

例如，一个体积较大的机柜如果内部只有少量电子元件，实际热负荷可能并不高。而一个尺寸较小但安装了多个高功率变频器、电源模块和驱动器的机柜，内部热负荷反而可能非常高。

因此，工程师需要首先确定机柜内部主要发热设备以及它们的功率损耗。

变频器通常是工业控制柜中的重要热源之一。电源模块、伺服驱动器、逆变器、变压器以及其他功率元件也需要纳入热负荷计算。

除了内部发热量之外，还应该考虑外部环境温度。例如设备安装在普通室内环境和高温工业车间时，即使内部电子元件完全相同，所需要的散热能力也可能不同。

外部环境温度越高，机柜内部允许的温升空间通常越小，因此需要更加有效的散热方案。

风量是选择散热风扇的重要参数

风量表示风扇单位时间内能够推动的空气量，是散热风扇选型过程中最常见的参数之一。

对于工业机柜来说，足够的空气流量可以帮助带走电子元件产生的热量，使内部温度保持在合理范围。

但是，风量并不是越大越好。

如果风扇风量远远超过实际需求，可能导致不必要的噪声、能耗以及空气中灰尘进入机柜的问题。与此同时，高速运行的风扇也可能带来更明显的机械振动和气流噪声。

另一方面，如果风量不足，即使风扇能够正常工作，也无法及时将机柜内部产生的热量排出。

因此，正确的设计应该是根据实际热负荷确定合理的空气流量，而不是盲目选择最大风量的产品。

为什么静压和风量同样重要

在实际工业机柜中，空气通常不会在完全开放的环境中流动。

空气可能需要经过过滤网、防护网、散热器、狭窄进风口、电缆区域以及密集排列的电子元件。这些结构都会产生空气阻力。

这时候，静压就成为非常重要的参数。

如果风扇只具有较高的自由空气风量，但静压能力不足，当它安装到具有较大阻力的机柜系统中以后，实际风量可能明显下降。

因此，在选择工业散热风扇时，不能只看产品参数表上的最大风量，还应该查看风量与静压之间的性能关系。

对于安装过滤网的控制柜、内部结构紧凑的电子柜以及高密度功率电子设备，具有较好静压能力的风扇通常更加适合。

变频器控制柜为什么需要特别关注散热

变频器是工业自动化系统中非常常见的设备，同时也是控制柜中的重要热源。

变频器在调节电机速度和输出功率时，会产生一定的功率损耗。这些损耗最终会以热量的形式释放到柜体内部。

如果多个变频器同时安装在一个机柜中，热量可能进一步集中。

因此，变频器控制柜通常需要设计明确的进风和排风路径。

一种常见方式是在机柜较低位置设置进风区域，在机柜较高位置设置排风区域。外部较冷的空气从下方进入，经过变频器以及其他发热元件后温度升高，再由上部排出。

这种结构既利用了热空气自然上升的特点，也可以通过强制通风提高空气交换效率。

在实际设计中还需要避免空气短路。

所谓空气短路，是指进入机柜的冷空气没有经过主要发热元件，就直接从附近的排风口离开。此时风扇虽然具有较高风量，但真正经过热源的有效空气量却不足。

因此，风扇位置和空气路径与风扇本身的性能同样重要。

如何选择变频器柜排风风扇

变频器柜排风风扇的选择应该结合变频器的热损耗、机柜尺寸、环境温度以及机柜内部结构进行。

如果机柜内安装多个变频器，需要特别关注主要热源的位置。排风风扇最好安装在热空气容易聚集的位置。

同时还要确保进风口能够提供足够的空气补充。

如果只有强大的排风风扇，却没有足够的进风面积，机柜内部可能形成较大的负压，从而导致实际空气流量下降。

因此，进风和排风应该作为一个完整系统进行设计。

在粉尘较多的工业环境中，还需要在进风侧考虑过滤装置。过滤网虽然可以减少灰尘进入，但也会增加空气阻力，因此风扇选型时必须考虑过滤网产生的压力损失。

五伏低压散热风扇适用于哪些设备

随着电子设备不断小型化，低电压散热风扇也获得了广泛应用。

五伏散热风扇通常适用于小型电子设备、控制板、通信模块、嵌入式系统、仪器仪表以及其他采用低压直流电源的设备。

与工业大型控制柜相比，这类应用通常具有更加紧凑的安装空间，因此风扇尺寸、电压、电流以及噪声都会成为重要的选型指标。

如果设备本身采用五伏供电，那么使用匹配的低压风扇可以减少额外的电源转换结构。

但是，不能因为设备使用五伏电源，就只关注风扇电压。

工程师仍然需要确认风量、静压、额定电流、启动电压、工作温度、转速、噪声和寿命等参数。

对于需要长期运行的工业设备而言，低电压并不意味着可以降低可靠性要求。

直流散热风扇与交流散热风扇如何选择

工业电子设备常见的散热风扇可以按照供电方式分为交流风扇和直流风扇。

交流风扇通常适用于直接连接工业交流电源的设备，例如部分控制柜、配电设备、工业通风设备以及大型电子设备。

直流风扇则更加适合采用低压直流电源的电子设备，例如控制板、通信设备、仪器设备以及一些嵌入式系统。

如果设备已经提供十二伏或二十四伏直流电源，那么使用匹配的直流风扇可以简化供电结构。

如果设备直接使用交流电源，则交流风扇可能更加方便。

因此，没有一种产品可以适用于所有工业机柜。正确的选择必须根据设备的电源结构、安装环境和热管理要求确定。

机柜空气流向为什么非常重要

空气流向直接影响热量能否被有效带走。

一个理想的机柜散热系统应该形成连续、清晰的空气路径。

冷空气进入机柜后，应该首先经过需要重点冷却的区域，然后流向高温区域，最后由排风风扇排出。

如果风扇安装位置不合理，就可能出现局部热点。

例如，机柜上部已经积累了大量热空气，但排风风扇安装在机柜下方，这种结构可能降低热空气排出的效率。

对于垂直控制柜来说，下进上出的设计通常比较常见，但具体安装方式仍然需要根据内部元件布局确定。

如果机柜内部存在多个热源，则可以通过隔板、导流结构或者多个风扇建立更加明确的空气通道。

过滤网会影响风扇性能吗

会。

过滤网能够减少灰尘进入机柜，但同时也会增加空气阻力。

随着过滤网使用时间增加，灰尘逐渐积累，阻力还可能进一步增加。

如果风扇没有足够的静压能力，过滤网堵塞以后实际风量可能明显下降。

因此，工业设备制造商应该同时考虑过滤材料、过滤面积、维护周期和风扇性能。

对于粉尘较多的工厂环境，定期清洁或者更换过滤网非常重要。

如果过滤网维护不及时，即使风扇本身性能优秀，整个散热系统仍然可能出现散热能力下降。

工业环境下应该如何选择散热风扇

工业环境通常比普通办公环境更加复杂。

设备可能长期暴露在粉尘、油雾、高温、湿气、振动甚至腐蚀性气体环境中。

这些因素都可能影响风扇寿命。

例如，粉尘可能附着在叶轮上，导致叶轮重量分布发生变化，进一步产生振动。

油雾可能附着在叶片表面并吸附更多灰尘。

湿气则可能对电机、电路和金属部件产生影响。

因此，选择工业散热风扇时，需要根据实际使用环境考虑防护结构、材料、轴承、电机以及相关环境适应性。

室外工业设备尤其需要考虑防雨、防潮、凝露以及温度变化等问题。

噪声为什么也是工业风扇选型的重要因素

散热能力不是唯一需要考虑的性能。

在大型工业厂房中，风扇噪声可能并不是主要问题。但是对于实验室、检测设备、医疗设备、办公区域附近的工业设备以及需要与人员长期接触的产品，噪声就非常重要。

风扇噪声与转速、叶轮结构、电机、轴承、空气阻力以及安装方式有关。

通常情况下，转速越高，风量可能越大，但噪声也可能增加。

因此，工程师应该根据实际热负荷选择合适的转速，而不是简单选择转速最高的产品。

同时，风扇安装结构也会影响噪声。如果安装框架不稳定或者存在明显振动，机械噪声可能进一步增加。

轴承类型对工业风扇寿命的影响

风扇轴承是影响长期运行可靠性的重要因素之一。

对于需要连续运行的工业设备，轴承需要承受长期旋转带来的机械负荷。

不同轴承结构在寿命、噪声、温度适应性和安装方向等方面可能存在不同特点。

因此，在工业风扇选型时，不能只看风量和转速，还应该了解风扇的轴承结构以及预期工作寿命。

对于需要长时间连续运行的控制柜，可靠的轴承和稳定的电机设计能够降低风扇长期运行过程中发生故障的概率。

风扇尺寸和安装空间如何确定

工业电子机柜的内部空间通常比较有限。

因此，风扇尺寸必须与机柜结构、安装孔位和内部空间匹配。

如果风扇尺寸太大，可能无法安装。

如果风扇尺寸太小，则可能无法提供足够的空气流量。

除了外形尺寸之外，还应该考虑安装孔位、风扇厚度、电缆出口以及风扇周围的空气空间。

在实际项目中，最好在产品设计阶段就确定风扇安装位置，而不是等到设备完成后再寻找合适的散热产品。

为什么不能只看产品目录中的最大风量

产品目录中的最大风量通常是在相对开放的测试条件下获得的。

当风扇真正安装到工业机柜中时，空气会遇到各种阻力。

因此，实际运行风量通常会低于自由空气状态下的最大值。

这也是为什么专业工程师需要关注风量和静压性能曲线。

如果系统阻力较大，那么具有较高静压能力的风扇可能比单纯追求最大自由风量的产品更加适合。

如何验证散热风扇是否真正适合

完成理论选型以后，还应该进行实际测试。

可以将风扇安装到实际设备中，让设备在正常或者接近最大负载的条件下运行。

测试过程中可以记录机柜内部不同位置的温度。

特别需要关注变频器、电源模块、驱动器以及其他主要发热元件附近的温度。

如果发现某些区域温度明显高于其他位置，就需要重新检查空气流向。

有时候问题并不是风扇风量不足，而是空气没有经过正确的热源区域。

因此，实际温升测试是工业散热系统设计中非常重要的一步。

如何通过风扇降低工业设备维护成本

合理的散热系统不仅可以降低设备温度，还可能减少长期维护成本。

如果电子元件长期处于合理温度范围内，其运行稳定性通常更加容易得到保障。

同时，可靠的风扇也可以减少因为散热系统故障导致的停机风险。

对于工业自动化生产线而言，设备停机可能带来较高的生产损失。

因此，散热系统的可靠性应该被视为整个设备可靠性设计的一部分。

选择专业制造商的重要性

工业风扇并不是简单的标准零件。

对于 OEM 设备制造商而言，风扇需要同时满足尺寸、电压、风量、静压、噪声、安装结构和寿命要求。

专业制造商可以根据客户实际应用进行产品选型，并通过样品测试验证产品性能。

对于批量生产项目，稳定的制造能力同样非常重要。

如果不同批次产品之间存在较大的尺寸或者性能差异，就可能影响最终设备装配和散热效果。

广东常丰拥有产品设计、模具开发、注塑、SMT、生产组装以及产品测试等能力，可以根据工业设备的实际散热需求提供风扇产品和散热解决方案。

工业电子机柜散热风扇的完整选型流程

一个完整的散热风扇选型流程应该从热负荷开始。

首先确定机柜内部所有主要发热元件，并估算总热损耗。

其次确定设备使用环境的最高环境温度。

然后确定机柜允许的最高内部温度。

根据这些参数确定所需要的散热能力。

之后进一步考虑机柜进风口、排风口、过滤网、散热器和内部结构产生的阻力。

再根据系统电源选择交流或直流风扇。

最后确认风扇尺寸、安装孔位、噪声、工作温度、轴承结构、寿命和维护要求。

完成产品选型后进行实际温升测试。

通过实际测试以后，再确定最终量产型号。

总结

选择合适的工业电子机柜散热风扇，需要从整个热管理系统出发，而不是只关注一个风扇参数。

热负荷决定基本散热需求，风量决定空气交换能力，静压决定风扇克服系统阻力的能力，空气流向决定热量是否真正被带走，而电压、噪声、环境适应性、轴承和寿命则决定产品能否长期稳定运行。

对于变频器控制柜，需要重点关注发热量、空气流向以及排风能力。

对于小型电子设备，则需要关注低压供电、尺寸、噪声以及安装空间。

对于粉尘、高温或者潮湿环境，则需要进一步考虑过滤和环境适应性。

广东常丰可以根据客户设备的具体结构和工作条件，从风量、静压、电压、尺寸、噪声以及安装要求等多个方面进行产品匹配，为工业电子设备制造商提供更加稳定和可靠的散热解决方案。

常见问题 FAQ

工业电子机柜必须安装散热风扇吗

并不是所有机柜都必须安装风扇。如果设备产生的热量较低，并且自然散热可以满足温升要求，则可能不需要强制通风。但是，对于高热负荷电子设备，主动散热通常更加可靠。

如何确定机柜需要多大的风量

首先需要确定内部热负荷、环境温度和允许温升，然后根据这些数据估算所需空气流量。同时还需要考虑过滤网、进风口、散热器和机柜结构产生的阻力。

风量越大的风扇是不是越好

不是。风量必须与实际热负荷和系统阻力匹配。过大的风量可能增加噪声、能耗和灰尘进入风险，而风量不足则可能造成设备过热。

变频器为什么需要专门的排风设计

变频器属于典型的高热负荷设备。多个变频器安装在同一个控制柜中时，热量可能集中在柜体内部，因此需要建立合理的进风和排风路径。

五伏散热风扇可以用于工业电子设备吗

可以。五伏风扇适合使用五伏直流电源的小型电子设备、控制板和嵌入式系统。但选型时仍然需要考虑风量、静压、电流、噪声、寿命和环境条件。

工业风扇应该使用交流还是直流

这取决于设备的供电结构。如果设备直接使用交流电源，可以考虑交流风扇。如果设备内部已经有低压直流电源，则可以选择匹配的直流风扇。

过滤网会降低风扇风量吗

会。过滤网会增加空气阻力，而且随着灰尘积累，阻力可能进一步增加。因此，选择风扇时应该考虑过滤网的压力损失，并建立合理的维护周期。
