从25mm到10mm：广东常丰如何重构医疗设备散热系统设计边界
March 23 , 2026
在全球医疗设备行业迈向高精度、小型化与智能化的宏大进程中，“设备变小”早已从一个单纯的结构设计挑战，演变为一场涉及系统工程学、热力学管理、材料科学以及长期可靠性验证的综合性工程革命。这不仅仅是尺寸上的缩减，更是一次对产品设计理念、制造工艺以及供应链协同能力的深度重塑。从单一的结构拓扑优化，延伸到整机热平衡的动态调控、微尺度下的气流组织设计，乃至基于加速寿命试验的可靠性评估，小型化背后隐藏的是一整套前所未有的复杂工程协同难题。它要求工程师们打破传统学科壁垒，以一种系统论的视角，重新审视每一个元器件、每一寸空间的价值与极限。
尤其是在医疗检测设备这一细分领域，产品不仅要满足高性能、高精度的运行要求，还必须兼顾严苛的空间利用率、高密度的模块集成，以及来自全球主流市场的法规与标准约束，如欧盟的CE认证、美国的UL安全标准、ISO 13485医疗器械质量管理体系，以及针对长期稳定运行的IEC 60601系列标准。这些多重且往往相互制约的约束条件，使得设备设计的终极目标不再是简单的“能用”，而必须是“在任何预期的临床环境下，都能稳定、可靠且可长期复制地运行”。这种对确定性、安全性的极致追求，构成了医疗设备散热设计最根本的底层逻辑。
在这样的时代背景下，设备尺寸的缩减不再是产品迭代中的“优化选项”，而是关乎企业能否在激烈市场竞争中立足的“必选项”。然而，与物理结构的可压缩性不同，设备内部的发热问题并不会随着体积的缩小而等比例减少。恰恰相反，由于计算能力的指数级提升与模块集成度的几何级增长，单位体积内的热密度呈现出持续攀升的趋势。这直接导致热管理的难度呈指数级增长——一个简单的类比是，将一间工厂的产能塞进一间公寓，但产生的热量却丝毫未减。这种“热困境”成为制约产品小型化的核心瓶颈。
这使得散热系统在整个设计体系中的地位被提升至前所未有的高度。它不再是一个可以后置的“辅助模块”，而是与核心计算、精密传感并列的“关键使能技术”。而作为主动散热系统中最为核心的组件——散热风扇，其物理尺寸（尤其是厚度）与散热性能之间的矛盾，便成为了工程设计中最难以突破的关键环节。如何在被压缩到极限的狭窄空间内，维持足够的空气流量与静压，同时确保低噪音、低振动与超长寿命，是摆在每一个工程团队面前最现实、最棘手的难题。
本文将通过一个真实的医疗检测设备案例，深入解析国内知名的工业散热解决方案提供商——广东常丰风扇厂家，如何突破传统选型思维的局限，运用系统级的工程分析方法，在不牺牲任何散热性能与长期可靠性的前提下，成功将散热风扇的厚度从25mm压缩至10mm，实现了整机散热系统60%的减薄，并为整个行业提供了一套极具价值的、可复制的工业散热解决方案思路。
随着全球医疗技术的持续进步、人口老龄化的加剧以及医疗资源分配模式的变革，医疗设备行业正在经历一场深刻而不可逆的转型。从传统的、占据巨大空间的固定式大型设备，向便携化、桌面化甚至手持化的小型设备演进，这已不再是少数前沿企业的探索，而是整个行业发展的必然路径。
这一趋势的背后，是多股强大驱动力的共同作用。首先，临床场景正发生着根本性变化。检测需求不再局限于大型医院的检验科或影像中心，而是日益向基层医疗机构、社区门诊、家庭护理乃至移动医疗场景延伸。例如，在偏远地区或突发公共卫生事件中，一台便携式血液分析仪或移动超声设备的可用性，往往决定着诊断的及时性与有效性。这要求设备必须具备极高的灵活性与便携性，能够随时随地提供精准的医疗数据。
其次，医疗资源的全球化分布不均，使得小型设备的价值愈发凸显。与笨重、昂贵、需要专业安装的大型设备相比，小型设备更易于运输、部署和维护，能够以更低的成本快速进入新兴市场，有效填补医疗资源的空白地带。它降低了医疗服务的门槛，使得先进医疗技术能够惠及更广泛的人群。
与此同时，设备的功能集成度也在呈指数级增长。现代医疗设备不再是单一功能的检测仪器，而是逐步发展为集成了多种功能的一体化系统。例如，一台高端监护仪可能同时集成了心电、血压、血氧、体温监测，甚至具备初步的数据分析、远程无线传输以及自动校准能力。这种功能的高度集成，直接推动了内部结构的高度紧凑化，迫使工程师必须在更小的空间内塞入更多的电子元件、传感器和机械部件。
从市场竞争的角度来看，更小体积的设备意味着更低的制造成本与运输成本、更高的部署灵活性以及更广泛的应用场景。在移动检测车、方舱医院、临时实验室以及应急救援等特殊场景中，设备的尺寸、重量和能耗直接决定了其可用性和实用性。因此，小型化不仅是技术发展的必然，更是赢得市场份额的关键。
然而，小型化带来的挑战远不止于结构层面的堆叠。随着电子元件性能的不断提升，设备内部的“热密度”问题变得愈发突出。高性能的处理器、复杂的FPGA芯片、高效率的电源模块以及精密的传感系统，在运行过程中都会持续释放出大量热量。如果这些热量无法被及时、有效地排出，将会导致一系列严重后果：电子元件性能下降、检测信号出现漂移从而影响精度、系统运行不稳定，甚至因温度过高而触发保护机制导致设备停机。在医疗场景下，任何一次数据错误或设备停机都可能带来难以估量的风险。
因此，在小型化这一不可逆转的趋势下，散热系统不仅不能被削弱，反而需要在更小的物理空间内实现更高效、更智能的热管理能力。这也使得作为主动散热核心的直流无刷散热风扇，其应用变得尤为关键，其设计优劣直接决定了产品小型化的成败。
本案例中的客户K公司，是一家在医疗检测设备领域深耕多年的制造商，拥有约3000名员工，长期专注于高端精密设备的研发与生产。其产品以高精度和高稳定性著称，广泛应用于大型三甲医院、独立医学实验室以及各类高标准科研场所，对设备运行的稳定性和可靠性有着近乎苛刻的要求。
在其最新一代多功能生化分析仪的研发过程中，K公司的工程团队遭遇了一个前所未有的设计瓶颈：沿用多年的传统散热方案，已经完全无法适应新一代设备高度紧凑的结构设计。
旧方案采用的是当时行业标准的60×60×25mm规格轴流散热风扇。在过去几代产品中，这款厚度为25mm的风扇凭借其成熟的技术和稳定的性能，能够很好地平衡风量与噪音，确保设备内部的热量被及时带走，满足所有散热需求。然而，在新一代设备中，为了实现整机体积的显著缩减，工程师对内部布局进行了大刀阔斧的优化。多个功能模块被重新排列，电路板尺寸被压缩，这意味着原本为风扇预留的安装空间被大幅削减。25mm厚的风扇，无论是物理尺寸还是安装方式，都已经无法被容纳进新的结构框架中。
更为棘手的是，新设备为了提升检测通量和智能化水平，内部增加了多个高功耗的处理模块和更为复杂的微流控系统，使得整机的总热负荷不降反升。这意味着，尽管设备尺寸变小了，但对散热系统的要求却更加严苛了。
此时，K公司的工程团队面临一个典型却又极度复杂的工程矛盾：
设备体积必须变小，但散热性能绝对不能下降，甚至需要有所提升。
这个问题之所以难以攻克，是因为散热系统在医疗设备中扮演的角色远不止是“降温”。它直接关系到设备的核心性能指标：
检测精度： 温度波动会直接影响光学元件、传感器和试剂的稳定性，导致检测结果出现偏差。
设备寿命： 长期在高温下运行会加速电解电容、芯片等关键元器件的损耗，大幅缩短设备的使用寿命。
运行稳定性： 过热可能导致系统死机、重启，在关键时刻引发严重的安全事故。
合规性： 医疗设备必须通过严格的安全和可靠性认证，任何散热设计上的妥协都可能导致认证失败，延误产品上市。
因此，任何通过降低散热能力来换取空间的设计方案，对于K公司而言都是不可接受的。他们需要的是一个能够在更薄的空间内，提供与之相当甚至更优散热性能的颠覆性解决方案。
在项目陷入僵局的初期，K公司的研发团队试图通过最传统、最直接的方式寻找出路：翻阅大量散热风扇的产品目录和规格书。他们按照“先找尺寸、再对比性能”的逻辑，仔细对比了数十款不同品牌、不同型号的60×60mm规格风扇，重点关注风量（CFM，立方英尺/分钟）、转速（RPM，转/分钟）、噪音（dBA，分贝）以及功率等参数，希望从中找到一款厚度在10mm-15mm之间，但性能参数能与25mm风扇媲美的产品。
然而，这种看似严谨的参数选型方法，很快便遭遇了瓶颈。
原因在于，产品目录或规格书中所标注的性能数据，如最大风量和最大静压，通常是在一种理想化的实验环境下测得的，即所谓的“自由进风状态”。在这种状态下，风扇的进风口和出风口完全敞开，周围没有任何阻碍，空气流动不受任何阻力，因此风扇能够达到其理论上的最大风量输出。这种测试环境相当于让风扇在“真空”中工作，而现实世界远非如此。
但在真实的医疗设备内部，空气流动会受到一系列复杂结构的显著影响，这些结构共同构成了一个巨大的“系统阻抗”。主要的阻力来源包括：
风道弯折与截面变化： 空气在流经狭窄、弯曲的风道时，会因摩擦力和局部阻力而产生巨大的压力损失。
内部元件的物理阻挡： 电路板、电容、连接器、散热片等元件密密麻麻地分布在风道中，像障碍物一样阻挡着空气的顺畅流动。
散热片的密集排列： 为了增加散热面积，散热片的鳍片通常非常密集，这虽然增加了散热效率，但也显著提高了空气流动的阻力。
进出风口的尺寸限制： 为了美观和防护，设备外壳上的进出风口往往开孔率有限，这进一步限制了空气的进出，形成了额外的阻力。
所有这些因素叠加在一起，会使得风扇在实际安装环境中的有效风量远低于其在自由空气中的理论风量。风扇的实际工作点，是由其自身的“P-Q特性曲线”（压力-流量曲线）与设备系统的“系统阻抗曲线”的交点所决定的。如果只关注自由风量，而忽略了系统阻抗，就很容易陷入“参数合格，但实际失效”的困境。这种参数与实际性能的脱节，在高密度、高阻抗的设备设计中尤为突出，也成为了传统散热设计方法中最大的认知陷阱之一。
项目的关键转折点，出现在广东常丰风扇厂家的工程团队介入之后。他们并没有急于推荐任何一款产品，而是首先向K公司提出了一个看似简单却蕴含深刻工程智慧的建议：“不要先选风扇，而是先让我们测试一下你们的设备。”
这一建议，代表了一种从“产品选择”到“系统分析”的根本性工程思维转变。它意味着广东常丰不再将自己仅仅定位为一个风扇制造商，而是作为客户的“散热系统合作伙伴”，从源头介入设计流程。
随后，广东常丰的工程师携带专业测试设备进驻K公司实验室，对设备原型进行了全面、精细的系统级测试分析。测试内容远超出了简单的温度测量，主要包括：
系统阻抗曲线测定： 通过精密的风洞测试设备，工程师模拟了风扇在不同风量下工作时，设备内部风道所产生的阻力大小。这条曲线精确地描绘了设备对风扇的“需求”。
关键发热区域热分布测绘： 利用高精度的红外热像仪和嵌入式热电偶，工程师绘制出了设备在满载工况下的三维温度场分布图，精确标定了所有核心发热元件的表面温度和热流密度。
风扇实际工作点分析： 结合系统阻抗曲线和多种潜在风扇的P-Q特性曲线，工程师在理论上找到了不同风扇在该系统中的潜在工作点，预测了它们的实际风量和散热效果。
多工况温升趋势分析： 除了标准工况，团队还模拟了设备在极端环境温度、不同运行模式以及长期满载运行下的温升变化趋势，以评估系统的热稳定性和安全余量。
通过这些翔实的测试数据，广东常丰的工程师能够建立一个高度接近真实运行环境的数字模型。这个模型清晰地揭示了设备内部的“呼吸”规律和“热应力”分布。这种方法的精髓在于：不再依赖单一的风扇参数，而是通过系统匹配来实现性能的精准优化。 这是现代工业散热解决方案从经验驱动走向数据驱动的核心体现。
系统测试的结果带来了一个颠覆性的关键发现：在该设备的具体结构条件下，并非只有25mm厚的风扇才能满足散热需求。
通过对测试数据的深入分析，广东常丰的工程师发现，原有25mm厚风扇之所以能胜任，并非单纯因为其厚度大，而是因为其高静压能力恰好克服了设备原有的、设计不佳的系统阻抗。然而，通过优化气流路径，例如：
重新设计导风罩，消除无效的涡流区域；
优化进出风口的开孔位置和形状，使其与内部风道平滑对接；
对内部元件布局进行微调，降低局部空气流动的阻力；
在关键发热元件上方增设小型、低阻的散热片。
通过以上一系列系统层面的优化，设备整体的系统阻抗曲线被显著降低。在此基础上，再结合对风扇性能曲线的精确匹配，广东常丰的工程师证明了：即使是一款厚度仅为10mm、经过气动结构优化的薄型风扇，也完全能够在这个低阻抗系统中，找到其理想的工作点，实现有效的散热。
这一结论彻底打破了行业内“风扇越厚，散热能力越强”的传统线性认知。
事实上，一个散热系统在有限空间内的最终表现，是多种因素共同作用的综合结果，包括：
风扇气动结构设计： 叶片形状、角度、数量以及叶尖间隙的优化，决定了风扇的做功效率和P-Q特性。
电机效率与转速控制策略： 高效率的无刷电机和智能的PWM（脉宽调制）转速控制，能够根据实时温度精确调节风量，实现能效与性能的动态平衡。
系统阻抗匹配： 这是决定风扇能否高效工作的关键。一个设计良好的系统阻抗曲线，能够充分发挥风扇的性能。
安装方式与密封设计： 风扇的安装位置、方向以及与风道之间的密封性，直接影响到气流是否会被“短路”或泄漏。
在所有这些要素都得到良好匹配与优化的条件下，一款精心设计的薄型风扇，完全有能力在特定应用场景中达到甚至接近传统厚风扇的散热效果。

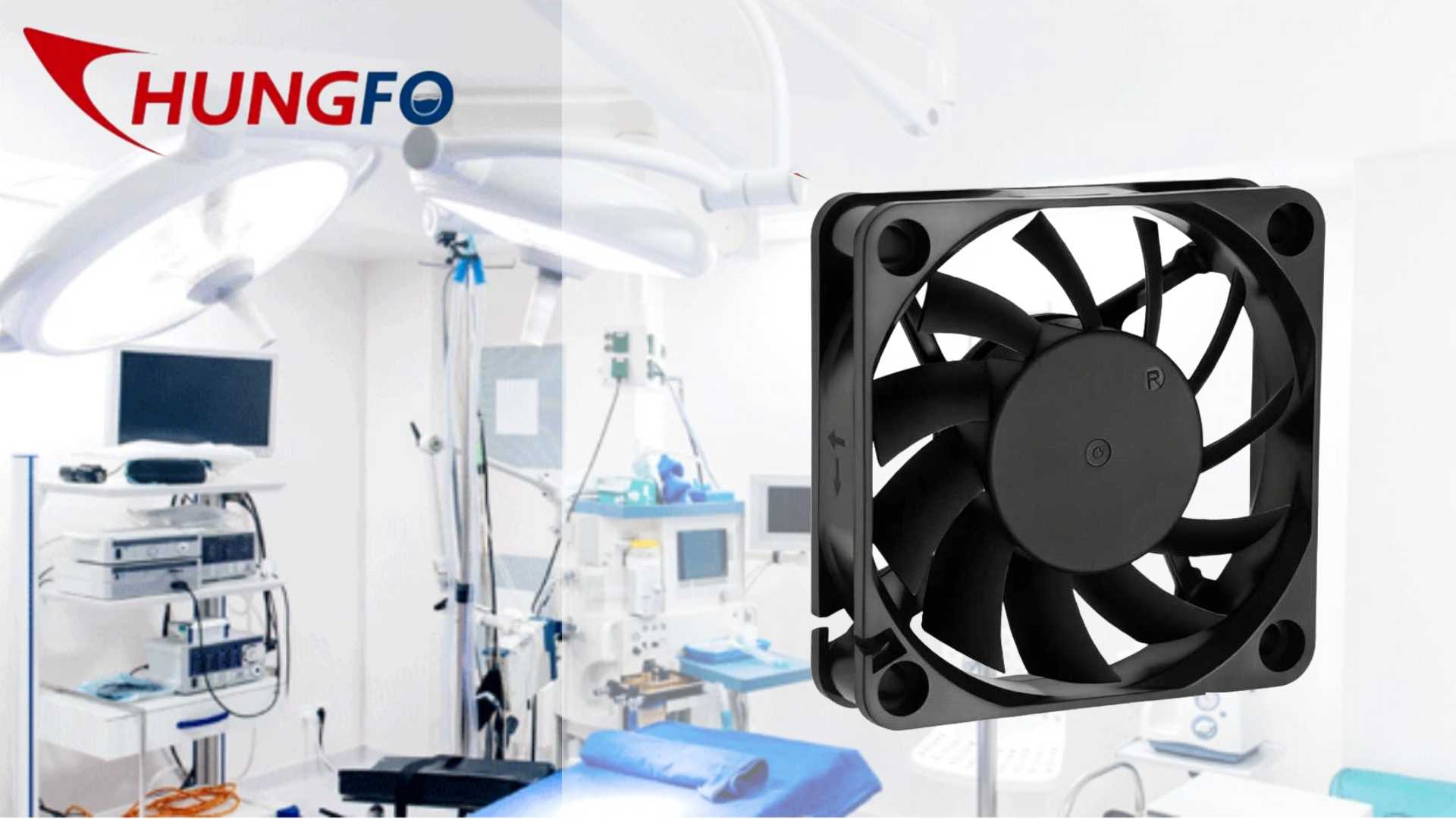

基于翔实的实测数据与深入的系统分析结果，广东常丰风扇厂家为K公司量身定制了一款60×60×10mm散热风扇。这不仅仅是一次产品的替换，更是一次从系统层面出发的精准匹配。
这款产品在多个核心技术维度上进行了深度优化：
高效无刷电机技术： 采用更高磁能积的稀土永磁材料和优化的电磁设计方案，显著提高了电机的能量转换效率。这意味着在同等功耗下，能输出更大的风量和静压，或者在同等风量下，功耗更低、发热更少。
先进空气动力学设计： 借助流体仿真软件，对风扇的叶片进行了重新设计。通过优化叶片的翼型、安装角和扭曲度，使得气流在叶片表面的分离更少，流动更顺畅，从而在10mm的极限厚度下，最大限度地提升了气流的输出能力和静压效率。
精密驱动与控制电路： 采用集成度更高、抗干扰能力更强的驱动芯片，实现了更平稳的换相控制和更低的电磁噪音。这使得风扇在全速范围内都能保持低振动、低噪音运行，这对于对噪音敏感的诊断环境至关重要。
高可靠性轴承系统： 针对医疗设备7×24小时不间断运行的需求，选择了经过严格寿命测试的高品质双滚珠轴承或经过优化的含油轴承系统，确保了风扇在长期运行下的稳定性和超长寿命。
在实际装机测试中，这一组合方案不仅成功满足了所有散热指标，还带来了一个重要的工程增益：由于风扇厚度大幅降低，整机内部的气流路径变得更加顺畅，阻力更小，系统整体的散热效率反而得到了提升。 同时，释放出的宝贵空间为其他模块的布局和功能扩展提供了更大的自由度，进一步优化了整机设计。
这一方案的成功实施，充分体现了散热风扇在现代电子设备系统设计中的核心价值——它不再是孤立的元器件，而是需要与整机设计深度融合的系统组件。它也展示了工业散热解决方案正从“单点优化”向“系统优化”的深刻转变。
在确定解决方案后，广东常丰充分发挥其灵活的供应链和工程支持能力，为K公司提供了快速的样品支持服务。这在项目周期紧张、市场竞争激烈的情况下，显得尤为关键。
K公司研发团队在收到样品后，迅速启动了全面而严谨的装机测试与性能验证流程，验证内容涵盖了医疗设备认证所需的几乎所有关键指标：
温升测试： 在模拟的典型工作环境和极限环境下，使用高精度温度采集系统，连续监测所有关键元器件的温度变化，确保其始终运行在安全温度范围内。
长时间运行稳定性测试： 将设备置于老化室中，连续满载运行数百甚至数千小时，考察散热系统在长期工作下的性能衰减情况以及整机的稳定性。
极端环境工况测试： 在环境试验箱中，模拟设备在高温（如40℃）、低温（如0℃）以及高湿度环境下的启动和运行能力，确保其具备广泛的适应性。
噪音与振动测试： 在半消音室中，使用精密声级计和振动传感器，测量设备在不同工况下的噪音值和振动频谱，确保其满足医疗环境的严苛要求。
测试结果令人振奋：新方案在各项性能指标上均达到甚至超越了原有的设计要求。更为重要的是，由于10mm风扇的成功应用，设备的结构布局得到了显著简化，整机重量有所减轻，研发风险被有效降低。这一快速验证过程，将通常需要数月的选型、验证和修改周期缩短至数周，显著加快了产品的开发进程，使得K公司的新一代设备能够按计划顺利进入量产阶段，抢占市场先机。对于竞争激烈的医疗设备市场而言，这种效率提升所带来的商业价值是难以估量的。
本案例的成功，其意义远不止于为K公司解决了一个具体的技术难题。它通过实践，为整个医疗设备乃至所有面临小型化挑战的电子设备行业，提供了一系列宝贵而深刻的工程启示。
首先，性能参数不等于真实性能。 散热能力不能简单地通过产品目录上的几个数字来判断。必须深入理解风扇的P-Q特性曲线与设备系统阻抗曲线的匹配关系，将选型过程建立在对实际应用环境的深刻理解之上。
其次，实机测试是不可或缺的验证环节。 理论计算和仿真分析是设计的基础，但最终的验证必须回归到实机测试。测试是连接设计与现实的桥梁，是验证方案有效性、发现潜在问题的关键步骤。任何跳过实机测试的方案，都隐藏着巨大的风险。
再次，小型化与高可靠性可以兼得。 通过引入系统级的工程思维和先进的设计方法，小型化与高可靠性并非一对不可调和的矛盾。在合理的系统匹配下，更小的尺寸可以带来更高的效率和更优的性能。
最后，系统级思维比单一产品优化更具长期价值。 从“选风扇”到“测系统”的转变，代表了工程思维的一次飞跃。拥有这种系统级思维的供应商，能够帮助客户在设计早期就规避风险，实现从“功能实现”到“性能卓越”的跨越。这对于未来日益复杂的高密度设备设计，具有不可替代的指导意义。
在医疗设备这一对可靠性、安全性要求近乎极致的高标准行业中，散热系统早已从过去那个默默无闻的“辅助模块”，升级为决定产品成败的“核心能力模块”。它关乎精度、关乎寿命、关乎品牌声誉。
广东常丰风扇厂家通过这个案例所展现的，不仅仅是其作为高性能散热风扇制造商的产品实力，更是一整套围绕客户设备本身展开的、端到端的工业散热解决方案能力。这种能力涵盖了前期的精准测试分析、中期的系统优化与选型、以及后期高效、灵活的工程支持服务。
这种以系统为核心的工程思维，使其能够在复杂多变的真实应用场景中，持续为客户创造超越产品本身的价值。它帮助客户缩短了开发周期、降低了研发风险、提升了产品竞争力。同时，也为整个行业提供了一条从“被动应对散热问题”到“主动设计热管理系统”的可借鉴技术路径。
展望未来，随着人工智能、大数据、物联网等技术在医疗设备中的深度融合，设备将向着更高性能、更小体积、更智能化的方向加速发展。这意味着热密度将进一步提升，散热技术的重要性将愈发凸显。在这个技术演进的浪潮中，谁能率先从系统层面找到更优解，谁就能在激烈的市场竞争中占据有利位置。广东常丰的这个案例，无疑为整个行业指明了一个清晰而充满希望的方向。
